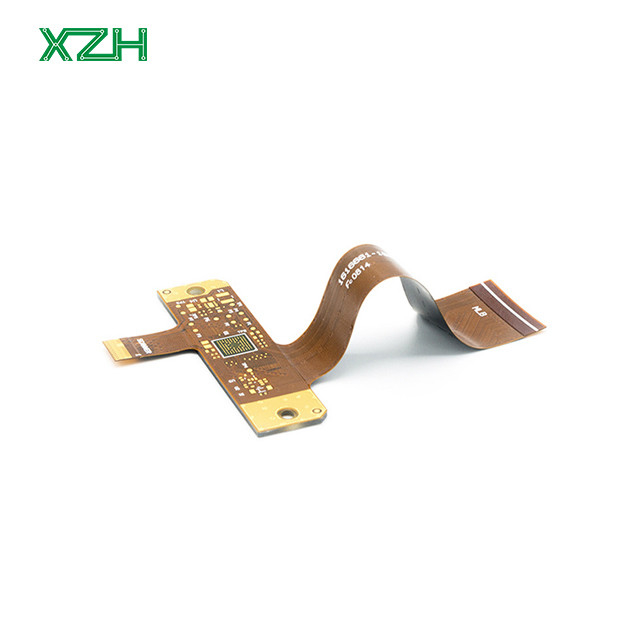

FPC Flexible PCB Manufacturer Your Trusted Partner for Customized Flexible PCB Manufacturing

FPC Flexible PCB Manufacturer Uw betrouwbare partner voor aangepaste flexibele PCB-productie

Producten - Dienstverlening - De Verwerkende Dienst van PCB

Markeren

FPC Flexible PCB fabrikant
,
Flexibele PCB van FPC
,
Gepersonaliseerde flexibele PCB-fabrikant
Type

FPC, flex pcb
Basismateriaal

Polyimide, koper en Ni/Au, Polyimide, koper en Ni/Au
Dikte van koper

1 oz
Dikte van het bord

1.6mm
Min. Grootte van het gat

0.2 mm
Min. Lijnbreedte

4MIL
Min. Lijnruimte

4MIL
Afwerking van het oppervlak

Onderdompeling goud, onderdompeling goud
Grootte van het bord

IPC-A-610 D/IPC-III-norm, IPC-A-610 D/IPC-III-norm
Kleur van het soldeermasker

Geel, optioneel
Assemblee-dienst

FPCB
Naam

Flexibel PCB-bord met dubbelzijdige FPC-platen, FPCB-fabrikant
Moq

1 stuks
Dikte

0.2 mm
Beproeving

100%-e-Test
Plaats van herkomst

Guangdong, China
Merknaam

XZH FPC
Modelnummer

FPCB
Min. bestelaantal

100 stuks
Prijs

CN¥18.03/pieces 100-1999 pieces

FPC Flexible PCB Manufacturer Uw betrouwbare partner voor aangepaste flexibele PCB-productie

Name: FPC Flexible PCB Manufacturer Uw betrouwbare partner voor aangepaste flexibele PCB-productie
Brand: Shenzhen XinZhanHong Technology Co., Ltd.
SKU: FPCB
Price: 58.03 USD
Availability: InStock

button button

Prijs opvragen Contact nu

Flexible PCB-fabrikant Uw betrouwbare partner voor aangepaste flexibele PCB-productie

XZH: Uw One-Stop ODM/OEM-oplossingsleverancier

Materialen	PI, koper en Ni/Au
Type	FPC
Deeltjes	1-4 lagen
Afgewerkte afmetingen van het bord	10 x 15 mm, 250 x 380 mm
Dikte van het bord	0.057 tot en met 0,6 mm
Tolerantie voor de dikte van het afgewerkte bord	± 2 mils
De diameter van het boorgat	0.15 tot en met 6.7 mm
Afgerond via diameter	0.1 mm (minimaal)
Dielectrische dikte van de binnenste laag (1/2 mils PI met 15um-lijm)	0.0275 tot 0,1 mm
Tolerantie van PTH voor de diameter van het gat	± 2 mils
Tolerantie van NPTH voor de diameter van het gat	± 1 mil
Tolerantie voor de positie van het gat (vergeleken met Gerber-gegevens)	± 1 mil
Dikte van PTH-gaten koper	8 tot en met 30 μm
Tolerantie na etsen	± 30, 15% voor impedantie
Tolerantie van beeld op beeld (minimaal)	± 3 mils
Tolerantie van beeld naar rand (minimaal)	± 2 mils
Registratie van de deklaag (minimaal)	6 ml
Doorboorgatdiameter	0.1 tot en met 5.0 mm
Tolerantie van kleefmiddel en verstijver	± 0,3 mm
Stansing van de matrijzen (hard die)	± 4 mils
Stansing van de matrijzen (zachte matrijzen)	± 12 mils
Impedantietolerantie (minimum)	± 10%
SMT-tolerantie en toonhoogte (minimaal)	± 4 mils

Flexibiliteit van het product:De unieke constructie maakt het mogelijk om te buigen en te buigen, in overeenstemming met elke vorm of ontwerp vereiste,Het ontgrendelen van eindeloze mogelijkheden voor uw projecten.Ruimtebesparend ontwerp:Zeg afscheid van omvangrijke PCB's! XZH Flexible PCB beschikt over een strak, ruimtebesparend ontwerp, perfect voor compacte apparaten waar traditionele starre boards gewoon niet passen.Maximale efficiëntie zonder afbreuk te doen aan de prestaties.Duurzaamheid en betrouwbaarheid:De XZH Flexible PCB is gebouwd om te duren en is robuust, zodat het bestand is tegen buigingen en buigingen zonder de prestaties in gevaar te brengen.het geven van gemoedsrust voor uw projecten.Aanpassingsopties:XZH Flexible PCB biedt ongeëvenaarde aanpassingsmogelijkheden, of het nu gaat om grootte, vorm of functionaliteit.We werken samen met u aan een oplossing die perfect bij uw behoeften past..Verscheidenheid van toepassingen:Van consumentenelektronica tot automobielinnovaties, XZH Flexible PCB is de keuze voor een breed scala aan toepassingen.Het maakt het de ultieme oplossing voor elke industrie..Prestatietests:Ondersteund door rigoureuze prestatietests, levert onze flexibele PCB ongeëvenaarde stabiliteit, betrouwbaarheid en prestaties.uw projecten zijn in veilige handen met XZH top-of-the-line PCB oplossing.

Wilt u meer informatie of een offerte?Chat nu.De knop rechtsboven om contact op te nemen met onze verkopers.

Klantenservice

PCB-service

XZH Levering van eenzijdig, dubbelzijdig, meerlaagse platen (1-20 lagen), platentype:Rigid PCB ((CEM, FR4), Flexible PCB, Rigid-Flex PCB, MCPCB ((Aluminium PCB), Ceramic PCB, RF PCB, enz.

PCB-assemblageOpbrengst van componenten

XZH biedt Printed Circuit Board Assembly, Components Sourcing en complete oplossingen. Wat we altijd kunnen garanderen is de beste kwaliteit, concurrerende prijs en de beste service.

Meer details of andere vereisten welkom om ons te e-mailen en te chatten.

Profiel van het bedrijf

Opgericht in 2014,XZH Technology Co., Ltd.is een gerenommeerde entiteit, bekend om zijn sterke technische team, uitgebreide kwaliteitsborgingssystemen en geavanceerde analytische instrumenten.onze producten dienen een breed scala aan toepassingen in de consumentenelektronica, telecommunicatie, medische apparatuur en industriële sectoren, met een sterke vraag op de Europese en Zuidoost-Aziatische markten.

Onze holistische dienstverlening omvat schematisch ontwerp, plaat lay-out, component sourcing, firmware ontwerp, mechanisch ontwerp, PCBA, en chip klonen.We breiden onze dienstverlening uit tot de aankoop van onderdelen, PCB en FPC assemblage, verpakking en logistiek, waardoor een naadloze one-stop oplossing voor onze klanten wordt gewaarborgd.We zijn er trots op om grondstoffen van hoge kwaliteit en belangrijke componenten te leveren van gerenommeerde leveranciers zoals Sharp., Toshiba, ST, Samsung, Infineon, JRC en NEC, wat onze toewijding aan uitmuntendheid verder onderstreept.

Onze faciliteiten, gecertificeerd volgens ISO 9001:2000 en ISO 14001:2004We hebben een productiecapaciteit van 10.000 vierkante meter PCB en 5.000 vierkante meter PCB FPC per maand.Onze inzet voor kwaliteit wordt weerspiegeld in onze strenge QC-processen., ondersteund door 30 ervaren auditors en geavanceerde testapparatuur zoals AOI, BGA-X-ray en PCB-E-test, om naleving van IECO-HSPM QC 080000, CE, UL en RoHS-normen te waarborgen.

Het streven naar "professionele management, grootschalige industrie, internationale markt" als onze strategische doelstelling,We nodigen u uit om samenwerkingsmogelijkheden met ons te verkennen voor gedetailleerde inzichten in onze diensten en mogelijkheden.

Certificeringen

Uitstalling

Onze voordelen

Levertijd van het product

	Proeftijd	Tijd voor massaproductie
Eenzijdig PCB	1 tot 3 dagen	4 tot 7 dagen
Double-sided PCB	2 tot 5 dagen	7 tot 10 dagen
Meerschaal PCB's	7 tot 8 dagen	10 tot 15 dagen
PCB-assemblage	8 tot 15 dagen	2 tot 4 weken
Leveringstermijn	3-7 dagen	3-7 dagen
Verpakking: antistatisch Verpakking met karton

Veelgestelde vragen

Q1: Zijn mijn ontwerpfillen veilig wanneer ik ze naar u stuur?

A: Uw dossiers worden veilig bewaard.
Fulltronics kan een geheimhoudingsovereenkomst ondertekenen voordat u het ontwerp naar een ander stuurt.bestanden.

Q2: Voor kleine hoeveelheden bestellingen, kunt u prototype PCB's produceren?

A:Ja, XZH PCB kan prototypes produceren. Maar hoe groter de hoeveelheid, hoe groter de kostenbesparing.

Q3: Hebt u naverkoopservice voor uw klanten?

A: Ja, voor alle kwaliteitsproblemen zal XZH PCB onze verantwoordelijkheid nemen om ze te allen tijde voor u op te lossen. Wat we altijd kunnen garanderen is onze beste service, hoge kwaliteit met concurrerende prijs.

V4:Welke dossiers heb je nodig bij de PCBA-projecten?

A: Uitsluitend het pcb-bestand, het PNP ((Pick and Place) -bestand en het Components Position-bestand zijn ook nodig.

Q5: Worden onze producten getest voor verzending?

A: Ja, we kunnen Function Circuit Testing leveren als u ons de testmethoden verstrekt.
