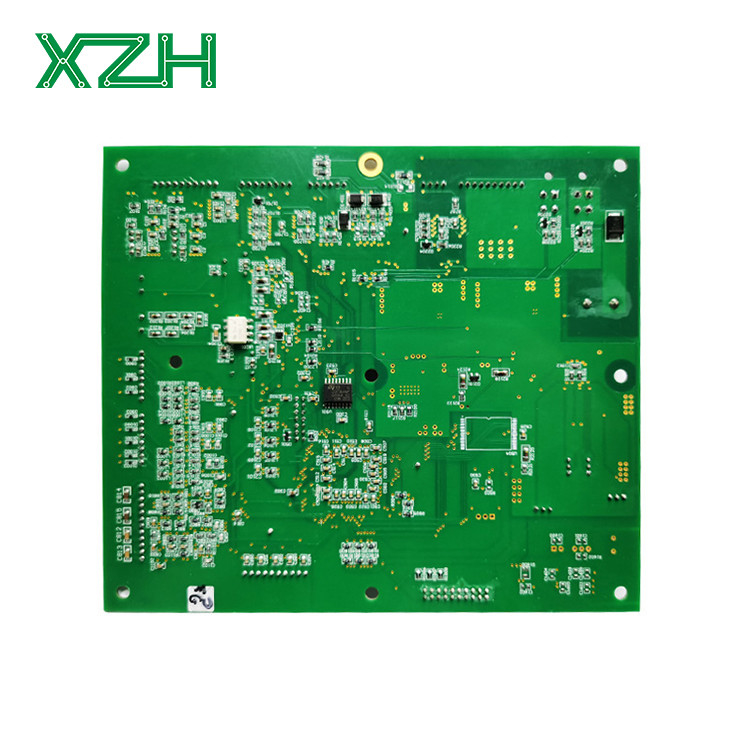

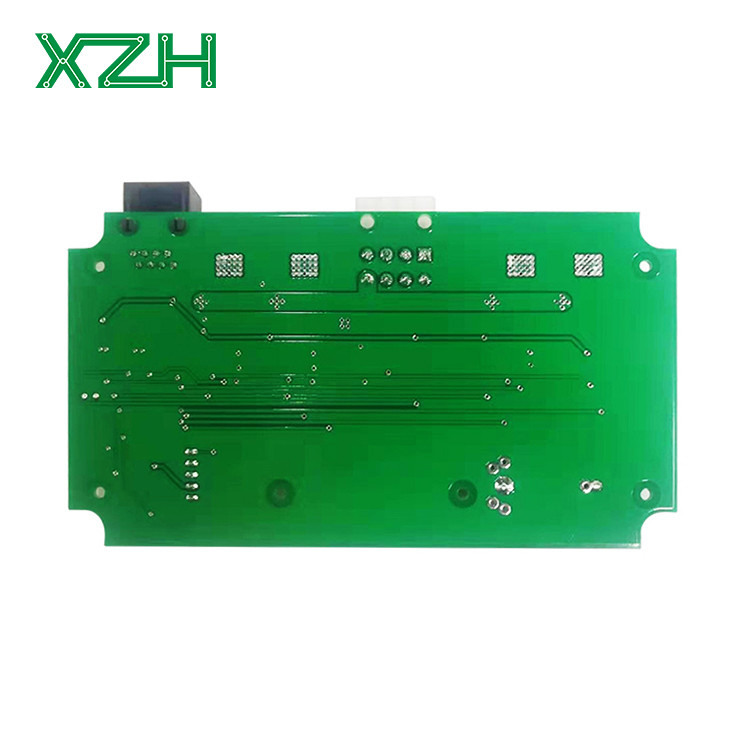

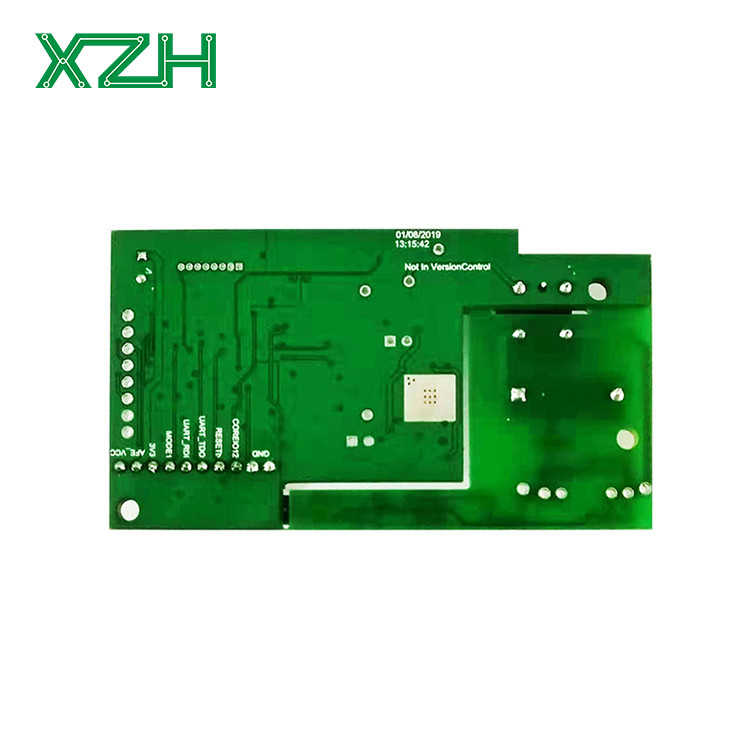

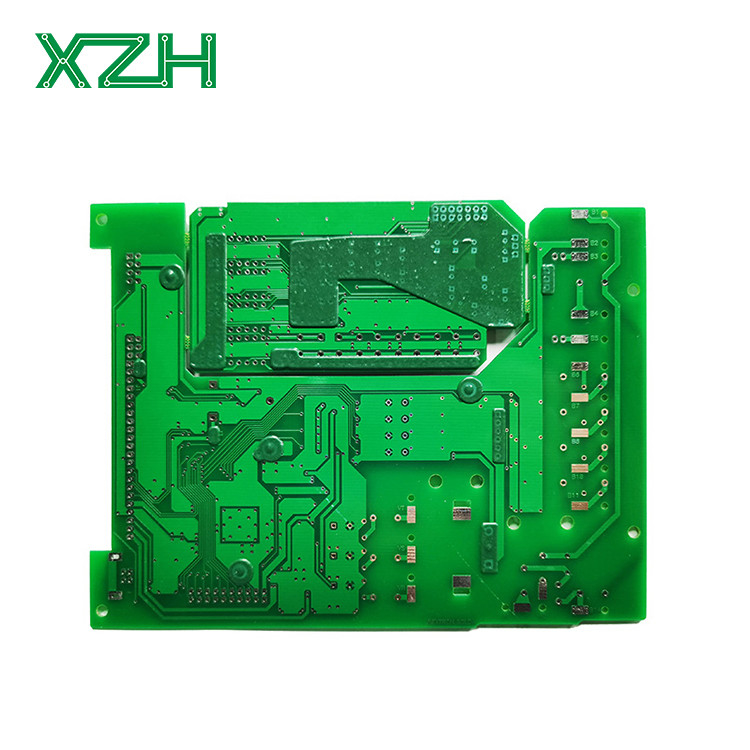

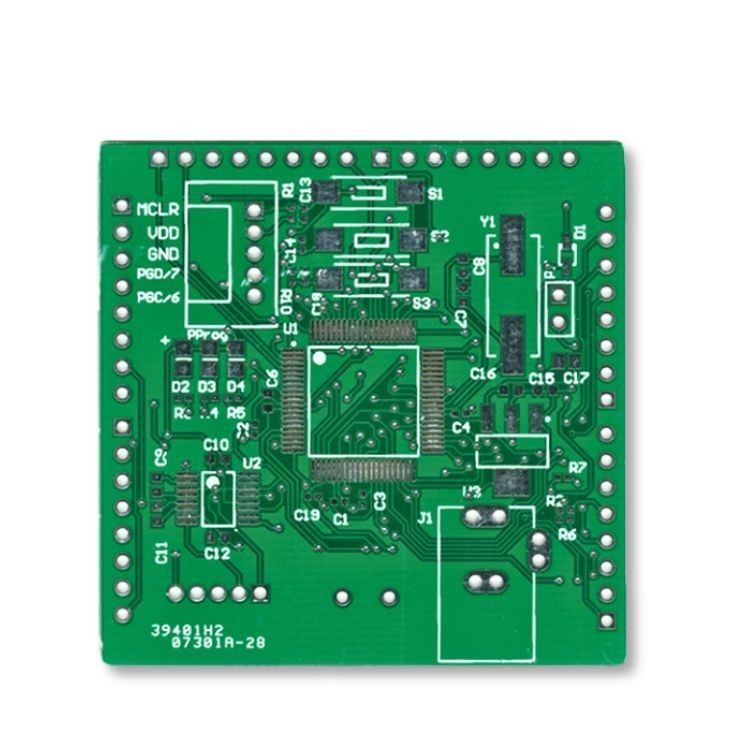

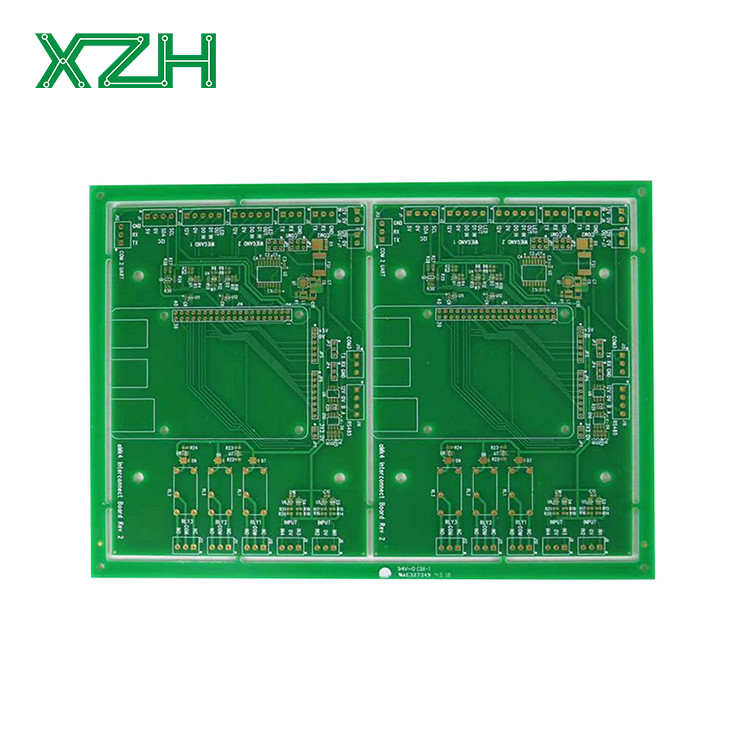

PCB-prototype kenmerken
|
Vermogen
|
Kwaliteitsgraad
|
Standaard IPC 2-3
|
Aantal lagen
|
1 - 32 lagen
|
Bestelhoeveelheid
|
1 stuks +
|
Materiaal
|
Rigid: FR2, CEM-1, CEM-3, FR4 (standaard - halogeenvrij 一 hoge prestaties) met inbegrip van:ShengYi, Iteq, Elite Materials Corp., NanYa, Kingboard, Grace, TUC, Meteorwave
|
|
Flex: PI, PET Inclusief: Taiflex, Dupont FR & AP, Panason_x001f_ic, ShengYi, Doosan. Hanwha, SF305
|
|
Lam, Laird TLAM SS laiflex, Dupont FR & AP, Panasonic, ShengYi, Doo Min Board Dikte - 1-2 (lagen) 16mil 0.4mm san.
Arion, Ventec en voorgesteld lokaal materiaalmerk (voor meer details contact opnemen) |
Grootte van het bord
|
Maximaal 610 x 1200 mm ((24" x 47")
|
Dikte van het bord
|
Rigid PCB: 0,15 mm-10 mm
|
|
FLEX PCB: 0,05 mm-0,16 mm
|
Koperen gewicht
|
1.0oz- 15.0oz
|
Min Trace/Space ((track/gap of breedte/ruimte)
|
2 mil/2 mil (0,05 mm/0,05 mm)
|
Kleur van het soldeermasker
|
Groen, wit, blauw, zwart, rood, geel of andere
|
Kleur van zijde
|
Wit, zwart of andere
|
Oppervlakte afwerking
|
ENIG / GF / OSP /1 Ag / HASL (lood) / HASL (loodvrij) / Piating Au/Ni/ Immersion Sn / GF+OSP/ GF+HASL!
|
Min Boring Hole Diameter
|
Mechanische:0.1 mm Tolerantie van de contour ±4mil ±0,1 mm
|
|
Laser: 0,05mm S/M Pitch 3mil 0,08mm
|
NPTH Hole Size Toterance
|
± 0,025 mm
|
Tolerantie voor de grootte van de PTH-gat
|
±.003" (±0.08mm) - ±.006" (±0.15mm)
|
Oppervlakte/diepte van de gaten
|
20.30 uur
|
Afmetingsgraad
|
20:1 (plaatdikte: gatgrootte)
|
|
Proeftijd
|
Tijd voor massaproductie
|
||
Eenzijdig PCB
|
1 tot 3 dagen
|
4 tot 7 dagen
|
||
Double-sided PCB
|
2 tot 5 dagen
|
7 tot 10 dagen
|
||
Meerschaal PCB's
|
7 tot 8 dagen
|
10 tot 15 dagen
|
||
PCB-assemblage
|
8 tot 15 dagen
|
2 tot 4 weken
|
||
Leveringstermijn
|
3-7 dagen
|
3-7 dagen
|
||
Verpakking: antistatisch Verpakking met karton
|
|
|
