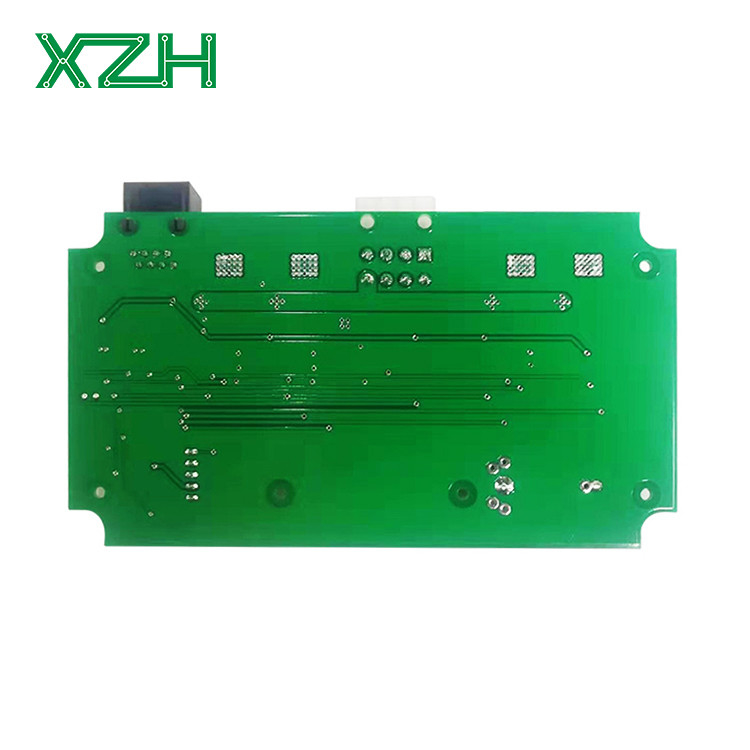

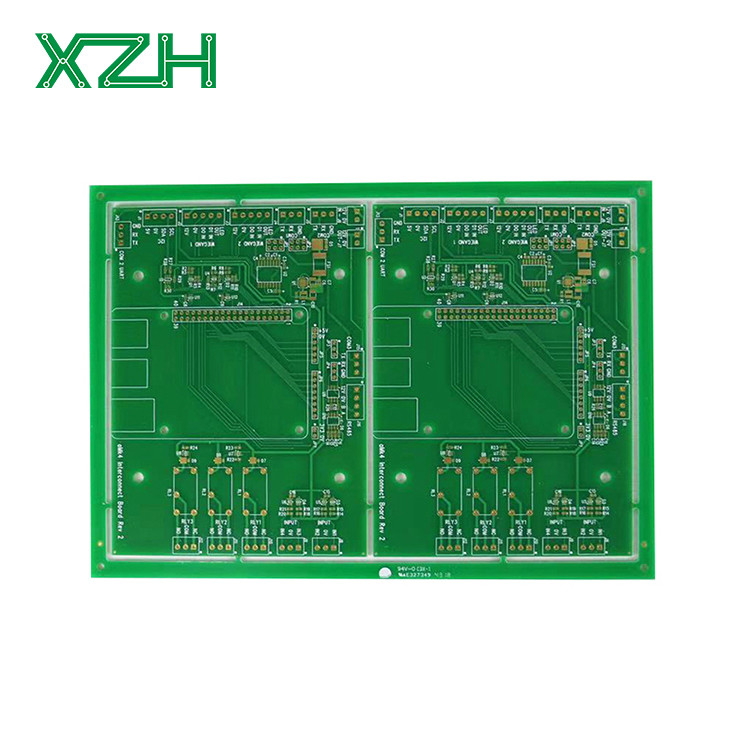

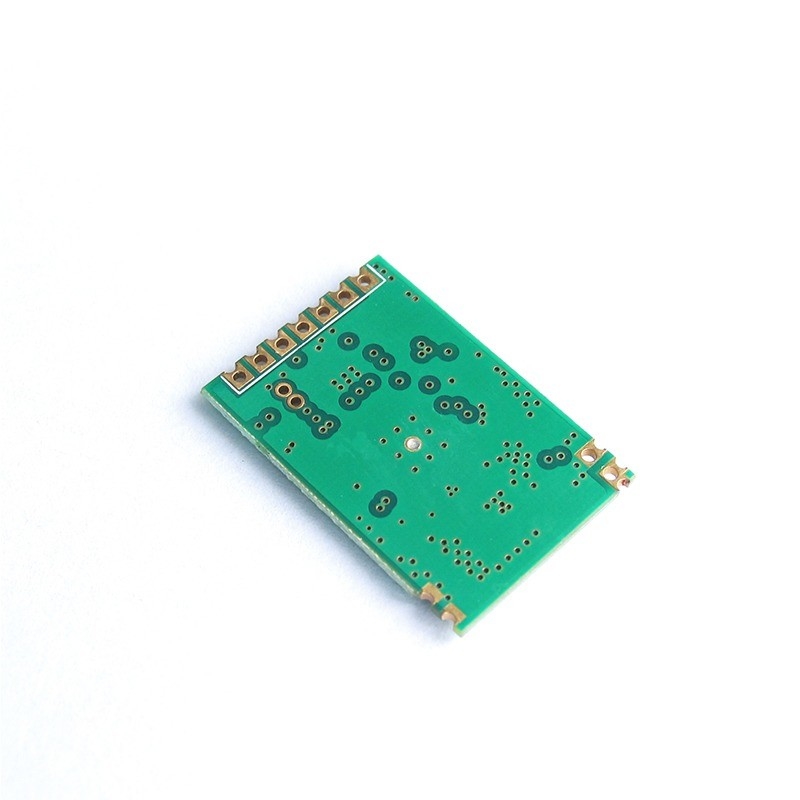

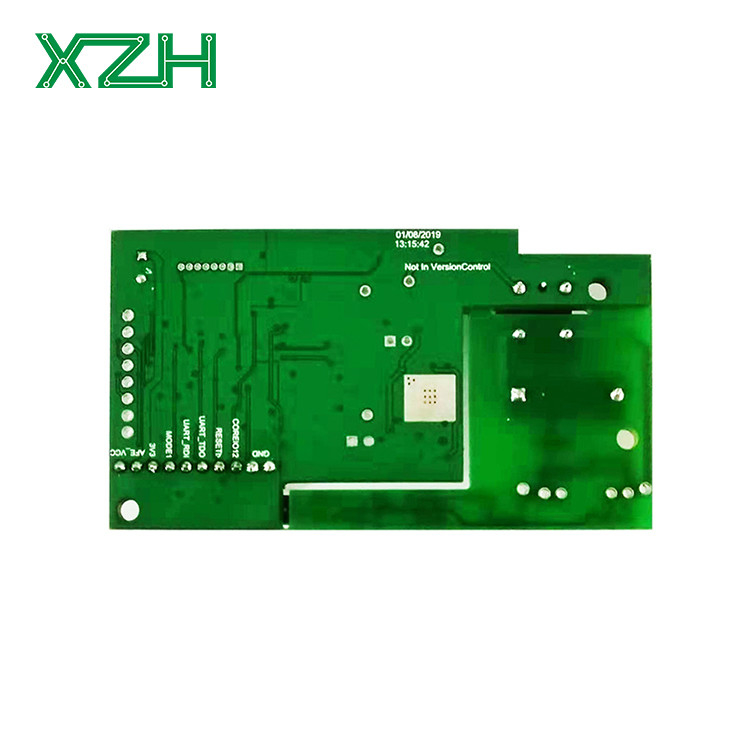

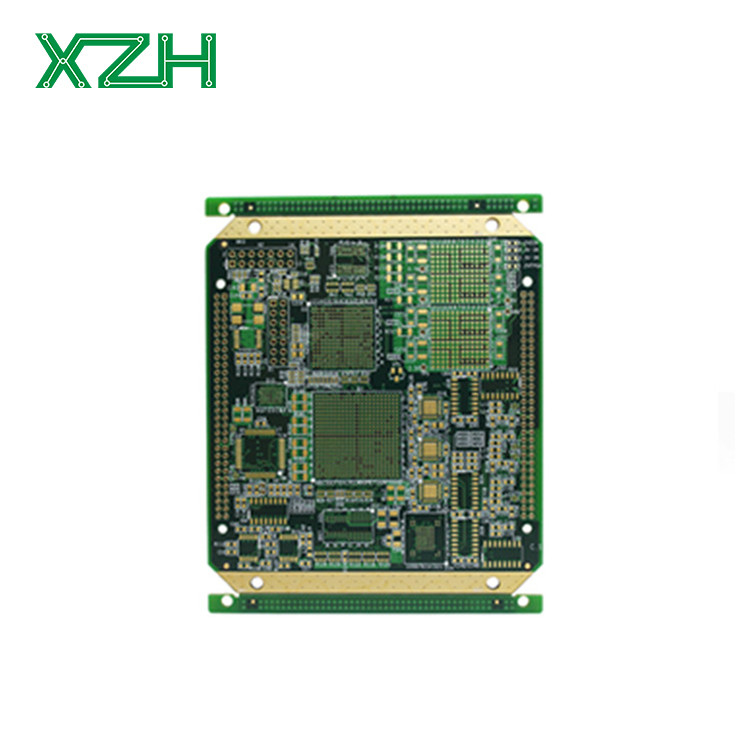

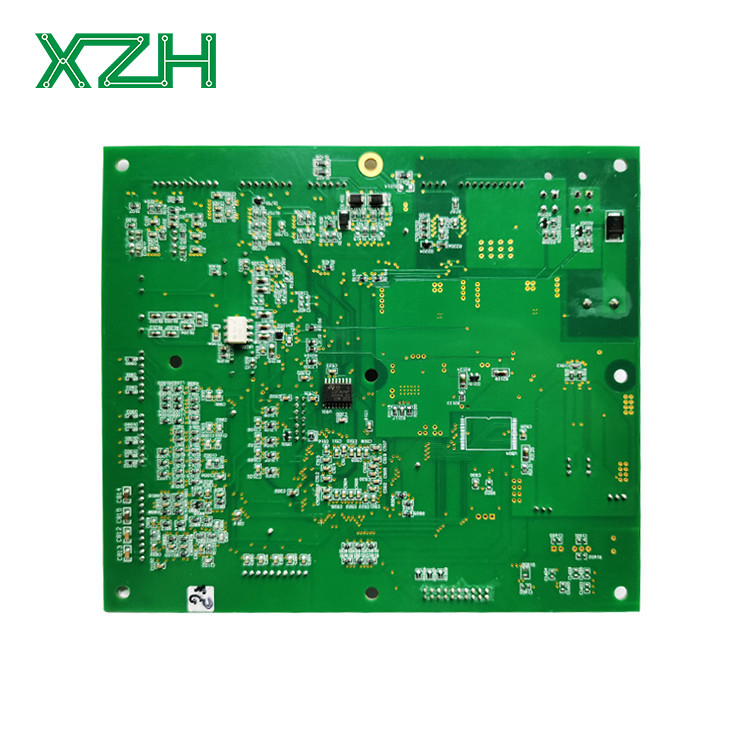

Gerber Multilayer PCB Assembly Manufacturer 1 oz - 20 oz Koperdikte
-
Markeren
Gerber Multilayer PCB-assemblage
,Multilayer PCB-assemblage 1 oz
,20 oz Multilayer PCB fabrikant
-
BasismateriaalAluminiumplaten, FR-4 glas epoxylaminaat, Aluminiumbasis, RCC
-
Dikte van koper1 tot 20 oz
-
Dikte van het bord0.6-1.6 mm
-
Min. Grootte van het gat0.15 mm
-
Min. Lijnbreedte0.15 mm
-
Min. Lijnruimte0.1MM
-
Afwerking van het oppervlakOnderdompeling zilver
-
Grootte van het bordStandaard of aanpasbaar
-
ProductnaamOEM-PCB met meerdere lagen
-
ProductassortimentPCB's in 1-28lagen,HDI,Aluminiumbasis
-
Maximaal formaat610*1200 mm
-
Afwerking van het oppervlakOnderdompeling goud, koolstof inkt, gouden vingers, onderdompeling zilver, onderdompeling tin
-
Laminat van de soort gebruikt in de vervaardiging van elektrische voertuigenKing Board,ShengYi ((S1141; S1170),Arlon,YGA-1-1;Rogers en anderen
-
Via Holes18um 135um l 70um ~ 245um18um 1 35um l 70um ~ 210um
-
Min. Via Grootte en TypeDiameter: 0,15 mm (afgerond); Aspect Ratio = 12; HDI gaten (<0,10 mm)
-
100% het testendoor ICT/FCT om mogelijke storingen op te sporen
-
PCB-OntwerpSchematische opname, reverse engineering
-
Plaats van herkomstGuangdong, China
-
MerknaamOriginal and New
-
ModelnummerXZH-PCB
-
Prijs$0.50/pieces 1-9 pieces
Gerber Multilayer PCB Assembly Manufacturer 1 oz - 20 oz Koperdikte
OEM Multilayer Pcb Gerber Pcb Manufacturing And PCBA Assembly One Stop Service
XZH: Uw One-Stop ODM/OEM-oplossingsleverancier
Vermogen
|
Beschrijving
|
Technologie en mogelijkheden
|
|
|
|
|
||||
|
1. Productassortiment
|
Rigiede PCB's van 2 tot 24 lagen, HDI; Aluminiumbasis
|
|
|
|
|
||||
|
2Min. Dikte van het bord
|
2 lagen
|
4 laag
|
6 laag
|
8 laag
|
10 laag
|
||||
|
|
Min. 0,2 mm
|
0.4 mm
|
1 mm
|
1.2 mm
|
1.5 mm
|
||||
|
|
12 & 14 laag
|
16 laag
|
18 laag
|
20 laag
|
22 & 24 laag
|
||||
|
|
1.6 mm
|
1.7 mm
|
1.8 mm
|
2.2 mm
|
2.6 mm
|
||||
|
3Max. maat van het bord
|
610 x 1200 mm
|
|
|
|
|
||||
|
4. Basismateriaal
|
FR-4 Epoxy glaslaminaat, aluminiumbasis, RCC
|
|
|
|
|
||||
|
5. oppervlakte-afwerking
|
Elektroless nikkel Onderdompelingsgoud (Electoless Ni/Au). Organische solerabiliteitspreserveringen (OSP of Entek). Warm luchtnivelleren (loodvrij, RoHS). Carbon Ink. Peelable Mask. Goudvinger.Onderdompeling Silve. onderdompeling tin. flitsgoud (elektrolytisch)
|
|
|
|
|
||||
|
6. Major Laminate
|
King Boad (KB-6150). ShengYi (S1141; S1170). Arion. YGA-1-1; Rogers en anderen
|
|
|
|
|
||||
|
7Via Holes.
|
Koperen PTH/ Blind Via/ Buried Via/ HDI 2+N+2 met IVH
|
|
|
|
|
||||
|
8. Dikte van koperen folie
|
18um/ 35um/ 70um~245um (buitenste laag 0,5 oz~7 oz)
18um/ 35um/ 70um~ 210um (binnenste laag 0,5 oz~ 6 oz)
|
|
|
|
|
||||
|
9Min. Via Grootte en Type
|
Dia. 0,15 mm (afgerond).
Aspect ratio = 12; HDI-gaten (< 0,10 mm)
|
|
|
|
|
||||
|
10Min. Lijnbreedte en afstand
|
0.75 mm/ 0.10 mm (3mil/ 4mil)
|
|
|
|
|
||||
|
11. Min Via Hole Size & Pad
|
Via: Dia, 0,2 mm/ pad. dia. 0,4 mm; HDI < 0,10 mm via
|
|
|
|
|
||||
|
12- Impedantie, ik controleer Tol.
|
+/- 10% (min. +/- 7 Ohm)
|
|
|
|
|
||||
|
13Soldeermasker.
|
Vloeibare foto-afbeelding (LPI)
|
|
|
|
|
||||
|
14. Profielen maken
|
CNC routing, V-snijden, punch, push back punching, connector chamfering
|
|
|
|
|
||||
|
15. Capaciteit
|
100 km2 produktie per maand
|
|
|
|
|
||||
|
Basismateriaal
|
FR4, High-TG FR4, CEM3, aluminium, High Frequencyy frequentie ((Rogers, Taconic, Aaron, PTFE, F4B)
|
|
Deeltjes
|
1-4 lagen ((Aluminium), 1-32 lagen ((FR4)
|
|
Dikte van koper
|
0.5oz, 1oz, 2oz, 3oz, 4oz
|
|
Dielectrische dikte
|
0.05mm, 0.075mm, 0.1mm,0.15 mm,0.2 mm
|
|
Borstkerndikte
|
0.4 mm,0.6mm, 0.8mm, 1.0mm, 1.2mm,
1.5 mm, 2.0 mm, 3.0 mm en 3.2 mm |
|
Dikte van het bord
|
0.4 mm - 4.0 mm
|
|
Dikte Tolerantie
|
+/-10%
|
|
Aluminiumbewerking
|
Boren, tappen, frezen, routeren, strijken.
Toegankelijke afsluitingstab |
|
Min Hole
|
0.2 mm
|
|
Min Spoorwijdte
|
0.2 mm (8 mil)
|
|
Min spoorverschil
|
0.2 mm (8 mil)
|
|
Min SMD Pad Pitch
|
0.2 mm (8 mil)
|
|
Afwerking van het oppervlak
|
HASL loodvrij, ENIG, Gelaagd Goud, Onderdompeling Goud, OSP
|
|
Kleur van het soldeermasker
|
Groen, Blauw, Zwart, Wit, Geel, Rood, Matt Groen, Matt Zwart, Matt Blauw
|
|
Legende Kleur
|
Zwart, wit, enz.
|
|
Verzamelsoorten
|
Oppervlakte bevestiging
Gegooid gat Gemengde technologie (SMT en doorgat) Eenzijdige of dubbelzijdige plaatsing Conforme coating Schilddekker voor emissiebeheersing van EMI |
|
Aankoop van onderdelen
|
Volledig
Deels op zak Verzorgd/afgestuurd |
|
Types onderdelen
|
SMT 01005 of hoger
BGA 0,4 mm pitch, POP (Package on Package) WLCSP 0,35 mm pitch Hard metrische connectoren Kabel & draad |
|
SMT-onderdelen presentatie
|
Grote hoeveelheid
Snijdband Deeltje spoel Reel Buis Tray |
|
Schablonen
|
met een breedte van niet meer dan 50 mm
|
|
Andere technieken
|
Gratis DFM-beoordeling
Box Build Assemblage 100% AOI-test en röntgentest voor BGA IC-programmering Kostenvermindering van componenten Functietest op maat Beschermingstechnologie |
Klantenservice
PCB-service
XZH Levering van eenzijdig, dubbelzijdig, meerlaagse platen (1-20 lagen), platentype:Rigid PCB ((CEM, FR4), Flexible PCB, Rigid-Flex PCB, MCPCB ((Aluminium PCB), Ceramic PCB, RF PCB, enz.
PCB-assemblageOpbrengst van componenten
XZH biedt Printed Circuit Board Assembly, Components Sourcing en complete oplossingen. Wat we altijd kunnen garanderen is de beste kwaliteit, concurrerende prijs en de beste service.
Meer details of andere vereisten welkom om ons te e-mailen en te chatten.
Profiel van het bedrijf
Opgericht in 2014,XZH Technology Co., Ltd.is een gerenommeerde entiteit, bekend om zijn sterke technische team, uitgebreide kwaliteitsborgingssystemen en geavanceerde analytische instrumenten.onze producten dienen een breed scala aan toepassingen in de consumentenelektronica, telecommunicatie, medische apparatuur en industriële sectoren, met een sterke vraag op de Europese en Zuidoost-Aziatische markten.
Onze holistische dienstverlening omvat schematisch ontwerp, plaat lay-out, component sourcing, firmware ontwerp, mechanisch ontwerp, PCBA, en chip klonen.We breiden onze dienstverlening uit tot de aankoop van onderdelen, PCB en FPC assemblage, verpakking en logistiek, waardoor een naadloze one-stop oplossing voor onze klanten wordt gewaarborgd.We zijn er trots op om grondstoffen van hoge kwaliteit en belangrijke componenten te leveren van gerenommeerde leveranciers zoals Sharp., Toshiba, ST, Samsung, Infineon, JRC en NEC, wat onze toewijding aan uitmuntendheid verder onderstreept.
Onze faciliteiten, gecertificeerd volgens ISO 9001:2000 en ISO 14001:2004We hebben een productiecapaciteit van 10.000 vierkante meter PCB en 5.000 vierkante meter PCB FPC per maand.Onze inzet voor kwaliteit wordt weerspiegeld in onze strenge QC-processen., ondersteund door 30 ervaren auditors en geavanceerde testapparatuur zoals AOI, BGA-X-ray en PCB-E-test, om naleving van IECO-HSPM QC 080000, CE, UL en RoHS-normen te waarborgen.
Het streven naar "professionele management, grootschalige industrie, internationale markt" als onze strategische doelstelling,We nodigen u uit om samenwerkingsmogelijkheden met ons te verkennen voor gedetailleerde inzichten in onze diensten en mogelijkheden.
Onze holistische dienstverlening omvat schematisch ontwerp, plaat lay-out, component sourcing, firmware ontwerp, mechanisch ontwerp, PCBA, en chip klonen.We breiden onze dienstverlening uit tot de aankoop van onderdelen, PCB en FPC assemblage, verpakking en logistiek, waardoor een naadloze one-stop oplossing voor onze klanten wordt gewaarborgd.We zijn er trots op om grondstoffen van hoge kwaliteit en belangrijke componenten te leveren van gerenommeerde leveranciers zoals Sharp., Toshiba, ST, Samsung, Infineon, JRC en NEC, wat onze toewijding aan uitmuntendheid verder onderstreept.
Onze faciliteiten, gecertificeerd volgens ISO 9001:2000 en ISO 14001:2004We hebben een productiecapaciteit van 10.000 vierkante meter PCB en 5.000 vierkante meter PCB FPC per maand.Onze inzet voor kwaliteit wordt weerspiegeld in onze strenge QC-processen., ondersteund door 30 ervaren auditors en geavanceerde testapparatuur zoals AOI, BGA-X-ray en PCB-E-test, om naleving van IECO-HSPM QC 080000, CE, UL en RoHS-normen te waarborgen.
Het streven naar "professionele management, grootschalige industrie, internationale markt" als onze strategische doelstelling,We nodigen u uit om samenwerkingsmogelijkheden met ons te verkennen voor gedetailleerde inzichten in onze diensten en mogelijkheden.
Certificeringen
Uitstalling
Onze voordelen
Levertijd van het product
|
|
Proeftijd
|
Tijd voor massaproductie
|
||
|
Eenzijdig PCB
|
1 tot 3 dagen
|
4 tot 7 dagen
|
||
|
Double-sided PCB
|
2 tot 5 dagen
|
7 tot 10 dagen
|
||
|
Meerschaal PCB's
|
7 tot 8 dagen
|
10 tot 15 dagen
|
||
|
PCB-assemblage
|
8 tot 15 dagen
|
2 tot 4 weken
|
||
|
Leveringstermijn
|
3-7 dagen
|
3-7 dagen
|
||
|
Verpakking: antistatisch Verpakking met karton
|
|
|
||
Veelgestelde vragen
Q1: Zijn mijn ontwerpfillen veilig wanneer ik ze naar u stuur?
A: Uw dossiers worden veilig bewaard.
Fulltronics kan een geheimhoudingsovereenkomst ondertekenen voordat u het ontwerp naar een ander stuurt.bestanden.
Fulltronics kan een geheimhoudingsovereenkomst ondertekenen voordat u het ontwerp naar een ander stuurt.bestanden.
Q2: Voor kleine hoeveelheden bestellingen, kunt u prototype PCB's produceren?
A:Ja, XZH PCB kan prototypes produceren. Maar hoe groter de hoeveelheid, hoe groter de kostenbesparing.
Q3: Hebt u naverkoopservice voor uw klanten?
A: Ja, voor alle kwaliteitsproblemen zal XZH PCB onze verantwoordelijkheid nemen om ze te allen tijde voor u op te lossen. Wat we altijd kunnen garanderen is onze beste service, hoge kwaliteit met concurrerende prijs.
V4:Welke dossiers heb je nodig bij de PCBA-projecten?
A: Uitsluitend het pcb-bestand, het PNP ((Pick and Place) -bestand en het Components Position-bestand zijn ook nodig.
Q5: Worden onze producten getest voor verzending?
A: Ja, we kunnen Function Circuit Testing leveren als u ons de testmethoden verstrekt.
