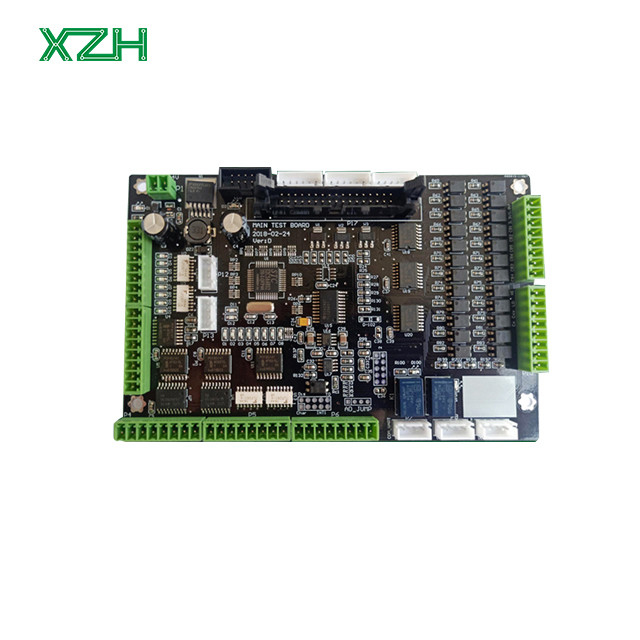

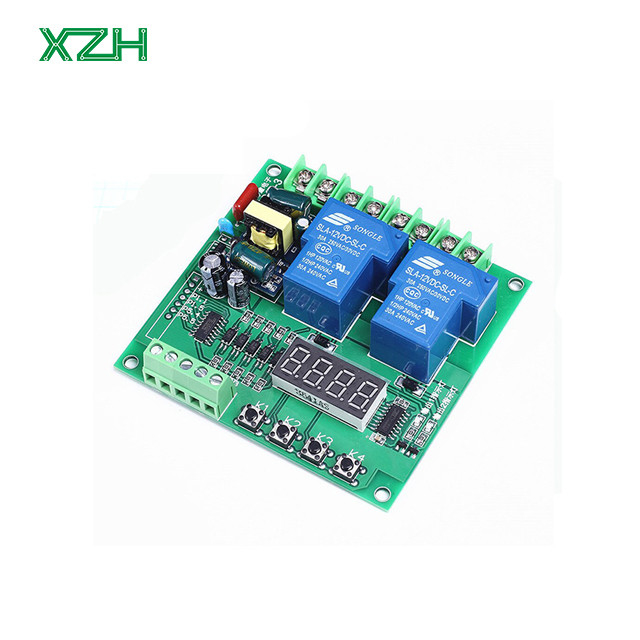

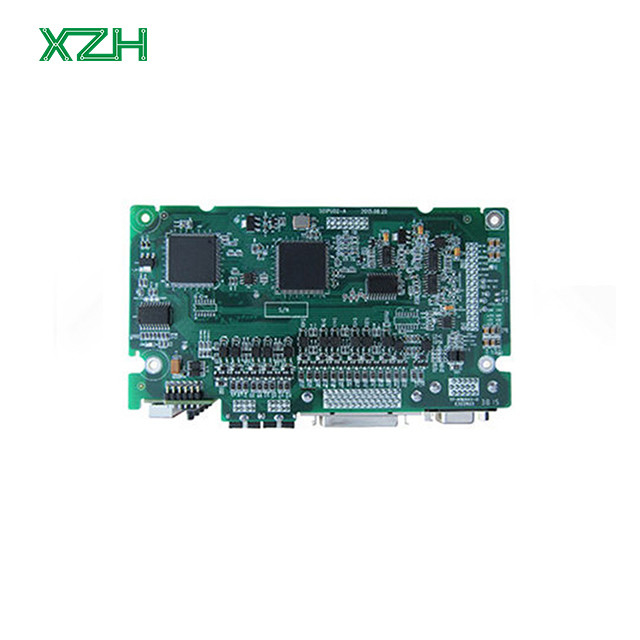

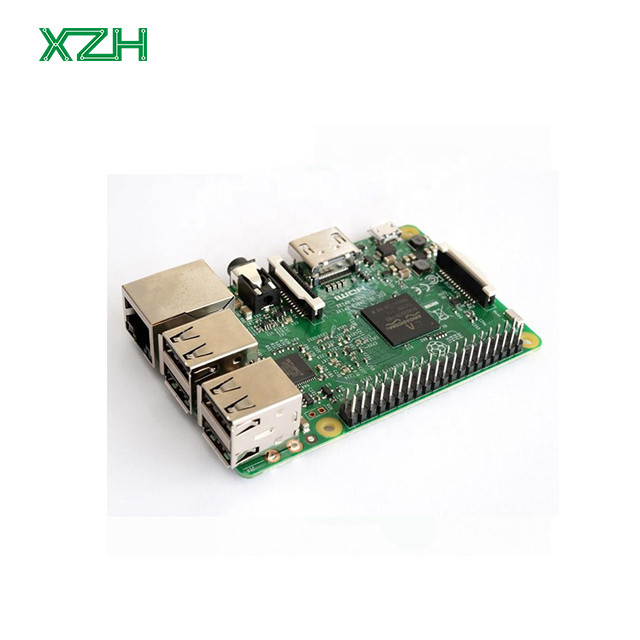

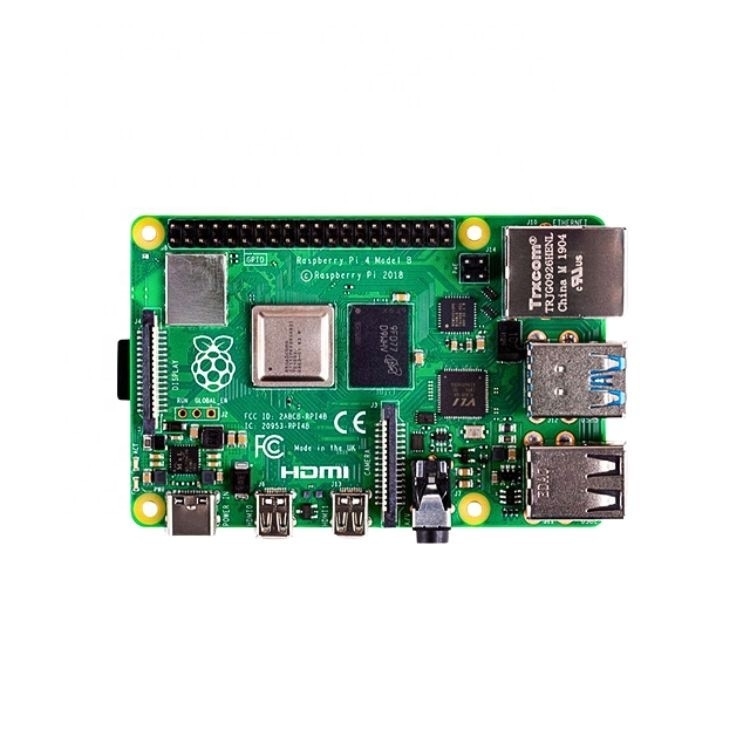

Beschrijving | Technologie en mogelijkheden | ||||||||
1. Productassortiment | Rigiede PCB's van 2 tot 24 lagen, HDI; Aluminiumbasis | ||||||||
2Min. Dikte van het bord | 2 lagen | 4 laag | 6 laag | 8 laag | 10 laag | ||||
Min. 0,2 mm | 0.4 mm | 1 mm | 1.2 mm | 1.5 mm | |||||
12 & 14 laag | 16 laag | 18 laag | 20 laag | 22 & 24 laag | |||||
1.6 mm | 1.7 mm | 1.8 mm | 2.2 mm | 2.6 mm | |||||
3Max. maat van het bord | 610 x 1200 mm | ||||||||
4. Basismateriaal | FR-4 Epoxy glaslaminaat, aluminiumbasis, RCC | ||||||||
5. oppervlakte-afwerking | Elektroless nikkel Onderdompelingsgoud (Electoless Ni/Au). Organische solerabiliteitspreserveringen (OSP of Entek). Warm luchtnivelleren (loodvrij, RoHS). Carbon Ink. Peelable Mask. Goudvinger.Onderdompeling Silve. onderdompeling tin. flitsgoud (elektrolytisch) | ||||||||
6. Major Laminate | King Boad (KB-6150). ShengYi (S1141; S1170). Arion. YGA-1-1; Rogers en anderen | ||||||||
7Via Holes. | Koperen PTH/ Blind Via/ Buried Via/ HDI 2+N+2 met IVH | ||||||||
8. Dikte van koperen folie | 18um/ 35um/ 70um~ 245um (buitenste laag 0,5 oz~ 7 oz) 18um/ 35um/ 70um~ 210um (binnenste laag 0,5 oz~ 6 oz) | ||||||||
9Min. Via Grootte en Type | Dia. 0,15 mm (afgerond). Aspect ratio = 12; HDI-gaten (< 0,10 mm) | ||||||||
10Min. Lijnbreedte en afstand | 0.75 mm/ 0.10 mm (3mil/ 4mil) | ||||||||
11. Min Via Hole Size & Pad | Via: Dia, 0,2 mm/ pad. dia. 0,4 mm; HDI < 0,10 mm via | ||||||||
12- Impedantie, ik controleer Tol. | +/- 10% (min. +/- 7 Ohm) | ||||||||
13Soldeermasker. | Vloeibare foto-afbeelding (LPI) | ||||||||
14. Profielen maken | CNC routing, V-snijden, punch, push back punching, connector chamfering | ||||||||
15. Capaciteit | 100 km2 produktie per maand |
Posten | Vermogen |
Basismateriaal | FR4, High-TG FR4, CEM3, aluminium, High Frequencyy frequentie ((Rogers, Taconic, Aaron, PTFE, F4B) |
Deeltjes | 1-4 lagen ((Aluminium), 1-32 lagen ((FR4) |
Dikte van koper | 0.5oz, 1oz, 2oz, 3oz, 4oz |
Dielectrische dikte | 0.05mm, 0.075mm, 0.1mm,0.15 mm,0.2 mm |
Borstkerndikte | 0.4 mm,0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5 mm, 2.0 mm, 3.0 mm en 3.2 mm |
Dikte van het bord | 0.4 mm - 4.0 mm |
Dikte Tolerantie | +/-10% |
Aluminiumbewerking | Boren, tappen, frezen, routeren, strijken. Toegankelijke afsluitingstab |
Min Hole | 0.2 mm |
Min Spoorwijdte | 0.2 mm (8 mil) |
Min spoorverschil | 0.2 mm (8 mil) |
Min SMD Pad Pitch | 0.2 mm (8 mil) |
Afwerking van het oppervlak | HASL loodvrij, ENIG, Gelaagd Goud, Onderdompeling Goud, OSP |
Kleur van het soldeermasker | Groen, Blauw, Zwart, Wit, Geel, Rood, Matt Groen, Matt Zwart, Matt Blauw |
Legende Kleur | Zwart, wit, enz. |
Verzamelsoorten | Oppervlakte bevestiging Gegooid gat Gemengde technologie (SMT en doorgat) Eenzijdige of dubbelzijdige plaatsing Conforme coating Schilddekker voor emissiebeheersing van EMI |
Aankoop van onderdelen | Volledig Deels op zak Verzorgd/afgestuurd |
Types onderdelen | SMT 01005 of hoger BGA 0,4 mm pitch, POP (Package on Package) WLCSP 0,35 mm pitch Hard metrische connectoren Kabel & draad |
SMT-onderdelen presentatie | Grote hoeveelheid Snijdband Deeltje spoel Reel Buis Tray |
Schablonen | met een breedte van niet meer dan 50 mm |
Andere technieken | Gratis DFM-beoordeling Box Build Assemblage 100% AOI-test en röntgentest voor BGA IC-programmering Kostenvermindering van componenten Functietest op maat Beschermingstechnologie |
Proeftijd | Tijd voor massaproductie | |||
Eenzijdig PCB | 1 tot 3 dagen | 4 tot 7 dagen | ||
Double-sided PCB | 2 tot 5 dagen | 7 tot 10 dagen | ||
Meerschaal PCB's | 7 tot 8 dagen | 10 tot 15 dagen | ||
PCB-assemblage | 8 tot 15 dagen | 2 tot 4 weken | ||
Leveringstermijn | 3-7 dagen | 3-7 dagen | ||
Verpakking: antistatisch Verpakking met karton |
