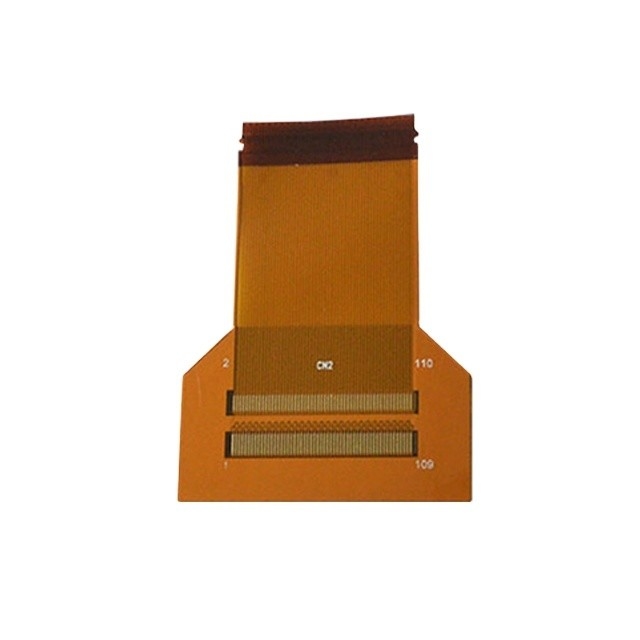

Hoge kwaliteit meerlagig flexibel printcircuit flexibel PCB-bord FPCB
-
Markeren
FPCB-flexibel printcircuit
,Flexibel printcircuit van hoge kwaliteit
,Flexibel meerlagig gedrukt circuit
-
TypeFPC, flex pcb
-
BasismateriaalPolyimide, koper en Ni/Au, Polyimide, koper en Ni/Au
-
Dikte van koper1 oz
-
Dikte van het bord1.6mm
-
Min. Grootte van het gat0.2 mm
-
Min. Lijnbreedte4MIL
-
Min. Lijnruimte4MIL
-
Afwerking van het oppervlakOnderdompeling goud, onderdompeling goud
-
Grootte van het bordIPC-A-610 D/IPC-III-norm, IPC-A-610 D/IPC-III-norm
-
Kleur van het soldeermaskerGeel, optioneel
-
Assemblee-dienstFPCB
-
NaamFlexibel PCB-bord met dubbelzijdige FPC-platen, FPCB-fabrikant
-
Moq1 stuks
-
Dikte0.2 mm
-
Beproeving100%-e-Test
-
Plaats van herkomstGuangdong, China
-
MerknaamXZH FPC
-
ModelnummerFPCB
-
Min. bestelaantal100 stuks
-
PrijsCN¥18.03/pieces 100-1999 pieces
Hoge kwaliteit meerlagig flexibel printcircuit flexibel PCB-bord FPCB
OEM Multilayer Pcb Gerber Pcb Manufacturing And PCBA Assembly One Stop Service
XZH: Uw One-Stop ODM/OEM-oplossingsleverancier
Materialen | PI, koper en Ni/Au |
Type | FPC |
Deeltjes | 1-4 lagen |
Afgewerkte afmetingen van het bord | 10 x 15 mm, 250 x 380 mm |
Dikte van het bord | 0.057 tot en met 0,6 mm |
Tolerantie voor de dikte van het afgewerkte bord | ± 2 mils |
De diameter van het boorgat | 0.15 tot en met 6.7 mm |
Afgerond via diameter | 0.1 mm (minimaal) |
Dielectrische dikte van de binnenste laag (1/2 mils PI met 15um-lijm) | 0.0275 tot 0,1 mm |
Tolerantie van PTH voor de diameter van het gat | ± 2 mils |
Tolerantie van NPTH voor de diameter van het gat | ± 1 mil |
Tolerantie voor de positie van het gat (vergeleken met Gerber-gegevens) | ± 1 mil |
Dikte van PTH-gaten koper | 8 tot en met 30 μm |
Tolerantie na etsen | ± 30, 15% voor impedantie |
Tolerantie van beeld op beeld (minimaal) | ± 3 mils |
Tolerantie van beeld naar rand (minimaal) | ± 2 mils |
Registratie van de deklaag (minimaal) | 6 ml |
Doorboorgatdiameter | 0.1 tot en met 5.0 mm |
Tolerantie van kleefmiddel en verstijver | ± 0,3 mm |
Stansing van de matrijzen (hard die) | ± 4 mils |
Stansing van de matrijzen (zachte matrijzen) | ± 12 mils |
Impedantietolerantie (minimum) | ± 10% |
SMT-tolerantie en toonhoogte (minimaal) | ± 4 mils |
Wilt u meer informatie of een offerte?Chat nu.De knop rechtsboven om contact op te nemen met onze verkopers.
Klantenservice
PCB-service
XZH Levering van eenzijdig, dubbelzijdig, meerlaagse platen (1-20 lagen), platentype:Rigid PCB ((CEM, FR4), Flexible PCB, Rigid-Flex PCB, MCPCB ((Aluminium PCB), Ceramic PCB, RF PCB, enz.
PCB-assemblageOpbrengst van componenten
XZH biedt Printed Circuit Board Assembly, Components Sourcing en complete oplossingen. Wat we altijd kunnen garanderen is de beste kwaliteit, concurrerende prijs en de beste service.
Meer details of andere vereisten welkom om ons te e-mailen en te chatten.
Profiel van het bedrijf
Opgericht in 2014,XZH Technology Co., Ltd.is een gerenommeerde entiteit, bekend om zijn sterke technische team, uitgebreide kwaliteitsborgingssystemen en geavanceerde analytische instrumenten.onze producten dienen een breed scala aan toepassingen in de consumentenelektronica, telecommunicatie, medische apparatuur en industriële sectoren, met een sterke vraag op de Europese en Zuidoost-Aziatische markten.
Onze holistische dienstverlening omvat schematisch ontwerp, plaat lay-out, component sourcing, firmware ontwerp, mechanisch ontwerp, PCBA, en chip klonen.We breiden onze dienstverlening uit tot de aankoop van onderdelen, PCB en FPC assemblage, verpakking en logistiek, waardoor een naadloze one-stop oplossing voor onze klanten wordt gewaarborgd.We zijn er trots op om grondstoffen van hoge kwaliteit en belangrijke componenten te leveren van gerenommeerde leveranciers zoals Sharp., Toshiba, ST, Samsung, Infineon, JRC en NEC, wat onze toewijding aan uitmuntendheid verder onderstreept.
Onze faciliteiten, gecertificeerd volgens ISO 9001:2000 en ISO 14001:2004We hebben een productiecapaciteit van 10.000 vierkante meter PCB en 5.000 vierkante meter PCB FPC per maand.Onze inzet voor kwaliteit wordt weerspiegeld in onze strenge QC-processen., ondersteund door 30 ervaren auditors en geavanceerde testapparatuur zoals AOI, BGA-X-ray en PCB-E-test, om naleving van IECO-HSPM QC 080000, CE, UL en RoHS-normen te waarborgen.
Het streven naar "professionele management, grootschalige industrie, internationale markt" als onze strategische doelstelling,We nodigen u uit om samenwerkingsmogelijkheden met ons te verkennen voor gedetailleerde inzichten in onze diensten en mogelijkheden.
Onze holistische dienstverlening omvat schematisch ontwerp, plaat lay-out, component sourcing, firmware ontwerp, mechanisch ontwerp, PCBA, en chip klonen.We breiden onze dienstverlening uit tot de aankoop van onderdelen, PCB en FPC assemblage, verpakking en logistiek, waardoor een naadloze one-stop oplossing voor onze klanten wordt gewaarborgd.We zijn er trots op om grondstoffen van hoge kwaliteit en belangrijke componenten te leveren van gerenommeerde leveranciers zoals Sharp., Toshiba, ST, Samsung, Infineon, JRC en NEC, wat onze toewijding aan uitmuntendheid verder onderstreept.
Onze faciliteiten, gecertificeerd volgens ISO 9001:2000 en ISO 14001:2004We hebben een productiecapaciteit van 10.000 vierkante meter PCB en 5.000 vierkante meter PCB FPC per maand.Onze inzet voor kwaliteit wordt weerspiegeld in onze strenge QC-processen., ondersteund door 30 ervaren auditors en geavanceerde testapparatuur zoals AOI, BGA-X-ray en PCB-E-test, om naleving van IECO-HSPM QC 080000, CE, UL en RoHS-normen te waarborgen.
Het streven naar "professionele management, grootschalige industrie, internationale markt" als onze strategische doelstelling,We nodigen u uit om samenwerkingsmogelijkheden met ons te verkennen voor gedetailleerde inzichten in onze diensten en mogelijkheden.
Certificeringen
Uitstalling
Onze voordelen
Levertijd van het product
Proeftijd | Tijd voor massaproductie | |||
Eenzijdig PCB | 1 tot 3 dagen | 4 tot 7 dagen | ||
Double-sided PCB | 2 tot 5 dagen | 7 tot 10 dagen | ||
Meerschaal PCB's | 7 tot 8 dagen | 10 tot 15 dagen | ||
PCB-assemblage | 8 tot 15 dagen | 2 tot 4 weken | ||
Leveringstermijn | 3-7 dagen | 3-7 dagen | ||
Verpakking: antistatisch Verpakking met karton | ||||
Veelgestelde vragen
Q1: Zijn mijn ontwerpfillen veilig wanneer ik ze naar u stuur?
A: Uw dossiers worden veilig bewaard.
Fulltronics kan een geheimhoudingsovereenkomst ondertekenen voordat u het ontwerp naar een ander stuurt.bestanden.
Fulltronics kan een geheimhoudingsovereenkomst ondertekenen voordat u het ontwerp naar een ander stuurt.bestanden.
Q2: Voor kleine hoeveelheden bestellingen, kunt u prototype PCB's produceren?
A:Ja, XZH PCB kan prototypes produceren. Maar hoe groter de hoeveelheid, hoe groter de kostenbesparing.
Q3: Hebt u naverkoopservice voor uw klanten?
A: Ja, voor alle kwaliteitsproblemen zal XZH PCB onze verantwoordelijkheid nemen om ze te allen tijde voor u op te lossen. Wat we altijd kunnen garanderen is onze beste service, hoge kwaliteit met concurrerende prijs.
V4:Welke dossiers heb je nodig bij de PCBA-projecten?
A: Uitsluitend het pcb-bestand, het PNP ((Pick and Place) -bestand en het Components Position-bestand zijn ook nodig.
Q5: Worden onze producten getest voor verzending?
A: Ja, we kunnen Function Circuit Testing leveren als u ons de testmethoden verstrekt.
