hc-sr501 instellen van de pyro-elektrische infrarood pir-bewegingssensor module
-
Markeren

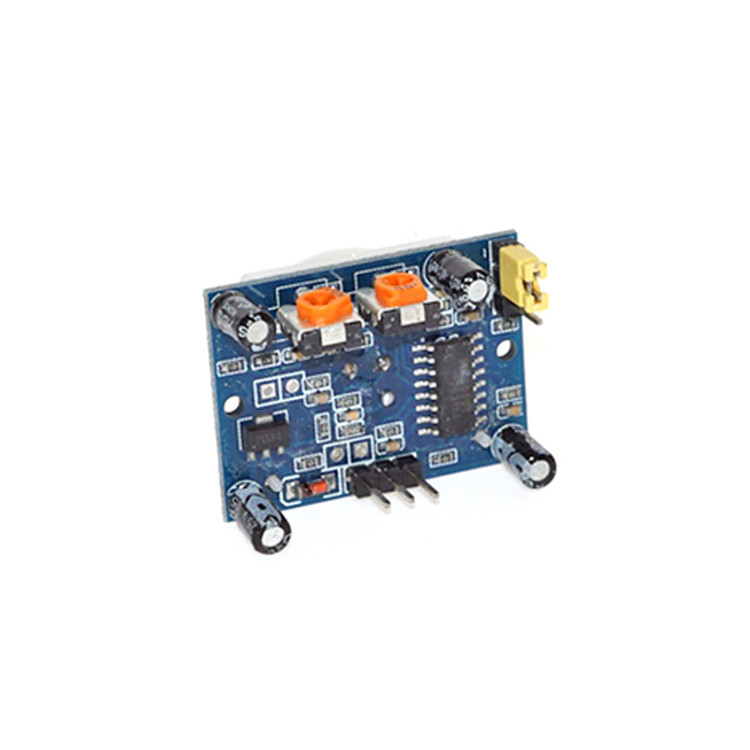

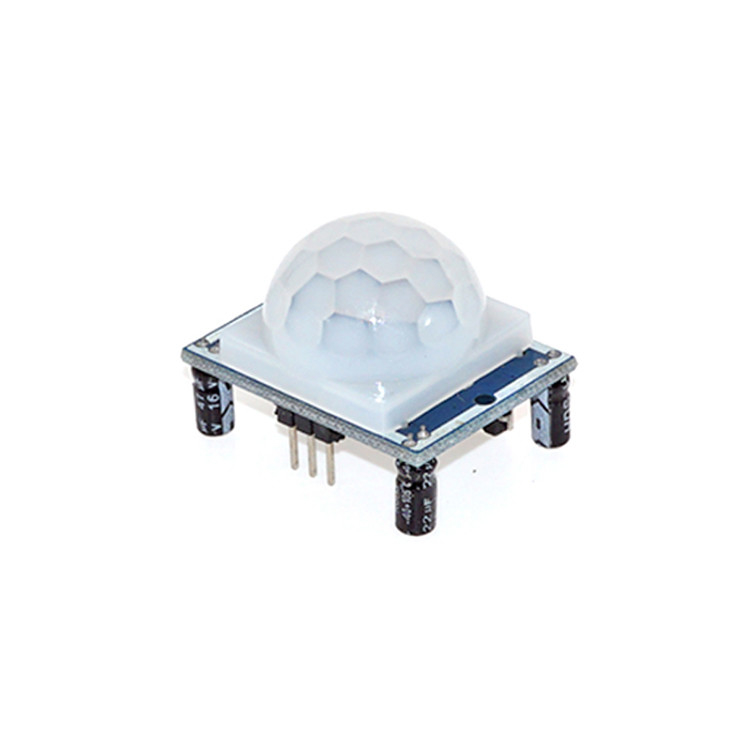

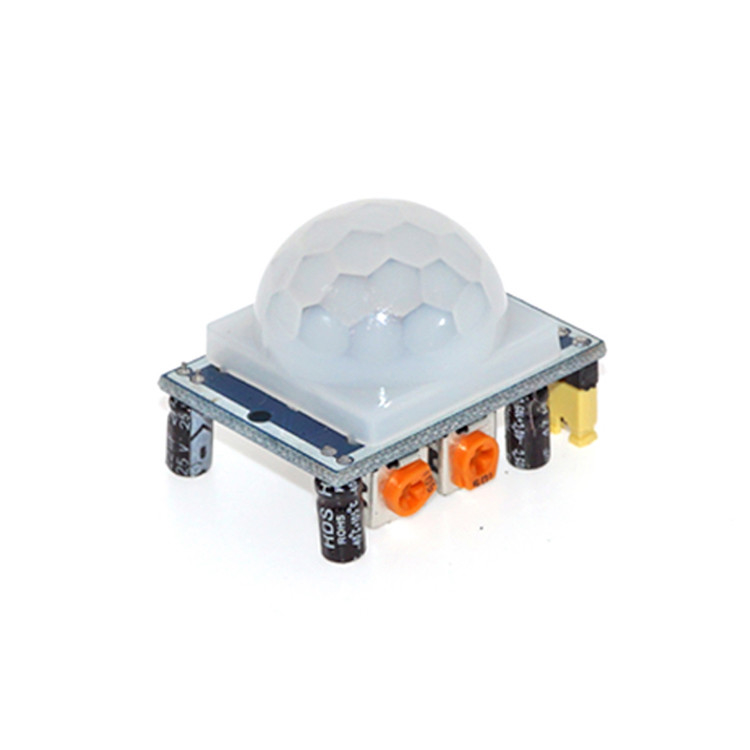

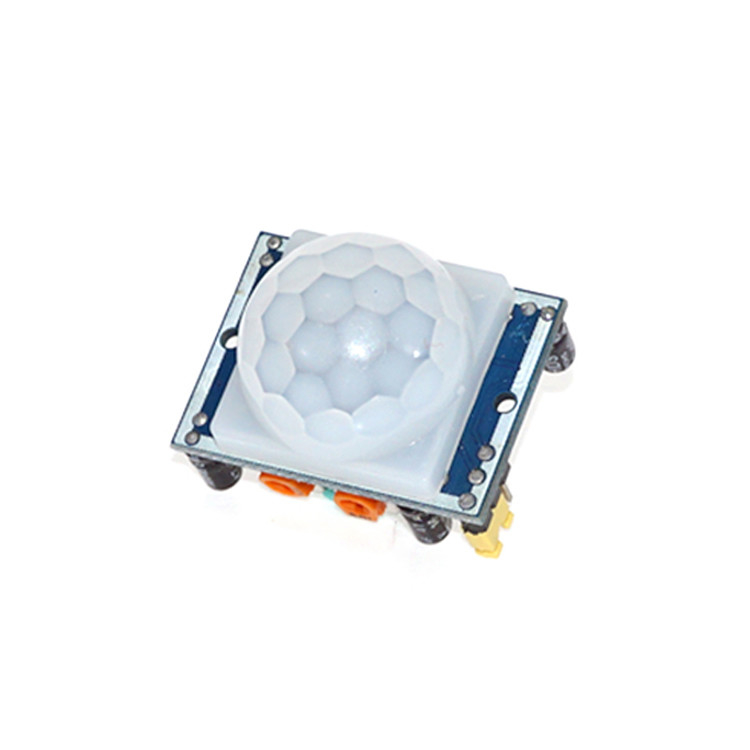

hc-sr501 pir-bewegingssensor
,hc-sr501 infraroodsensor
,hc-sr501 ir pyro-elektrische sensor
-
ReeksSensormodule HC-SR501
-
Kenmerkenhc-sr501 menselijke infraroodsensormodule
-
Montage-typestandaard
-
BeschrijvingHC-SR501 sensormodule, hc-sr501 menselijke infraroodsensormodule
-
Productiedatum11504202
-
TypeMotie & Positiesensor
-
GebruikMicrocontroller
-
Theorie-
-
OutputHoog 3.3 V /laag 0 V
-
WerkspanningsbereikDC 4,5-20V
-
Stilstandstroom< 50 uA
-
NiveaustuitgangHoog 3.3 V /laag 0 V
-
Afmetingen van het bord32 mm*24 mm
-
HOEKsensor< 100 ° kegelhoek
-
Verrichtingstemperaturen-15-+70 graden
-
Lensgrootte sensorDiameter: 23 mm (standaard)
-
statisch vermogenverbruik65 microampere
-
VertragingstijdVerstelbaar (0,3 seconden tot 10 minuten)
-
Blokkeringstijd0,2 Seconden
-
Plaats van herkomstGuangdong, China
-
MerknaamXZH
-
Modelnummer501
-
Min. bestelaantal10 stukken
-
PrijsCN¥4.26/pieces 10-99 pieces
hc-sr501 instellen van de pyro-elektrische infrarood pir-bewegingssensor module
3.3V 5v hc-sr501 infrarood pir bewegingssensor menselijk lichaam module hc-sr501 bewegingssensor voor arduino raspberry pi
XZH: Uw One-Stop ODM/OEM-oplossingsleverancier
Productbeschrijving
Automatische verlichting van gangen, gangen, badkamers, kelders, magazijnen, garages en andere plaatsen, automatische ventilatie-afvoerventilator en andere elektrische apparaten (gloeilampen, fluorescerende,Zommer, automatische deuren, elektrische ventilatoren, droogmachines en automatische wasmachines) vooral voor gebruik in bedrijven, hotels, winkelcentra, magazijnen, gevoelige gebieden of beveiligingszones en alarmsystemen.Kan ook voor veiligheidsdoeleinden worden gebruikt..
1. Sensormodule gedurende ongeveer een minuut na de starttijd van de stroom, gedurende het interval tot de uitgangsmodule 0-3 keer per minuut in standby-stand.
2. direct verlichting, zoals interferentiebronnen, moeten worden vermeden en het oppervlak van de lensmodule moeten worden afgesloten om de storing van de interferentie-signaalgenerator te voorkomen;gebruik van het milieu om de windstroom te voorkomen, zal de windsensor ook interferentie veroorzaken.
3. sensormodule met behulp van een dubbele sonde, het venster van de sonde is rechthoekig, dubbel (A per B miljoen) in de richting van de uiteinden van lang,wanneer het lichaam van links naar rechts of van rechts naar links gaat wanneer de dubbele IR-tijd wordt bereikt, afstand verschil, hoe groter het verschil, gevoeliger sensoren, wanneer het lichaam van de voorkant naar de sonde of van boven naar beneden of van onder naar boven richting passeren,dubbele IR geen veranderingen in de afstand gedetecteerd, geen verschillenwaarde, sensor ongevoelig of niet werkt; so the sensors should be installed dual direction of the probe with human activities as much as possible parallel to the direction of maximum to ensure that the body has been passed by the dual sensor probeOm het bereik van hoeken te vergroten, gebruikt de module een cirkelvormige lens, de sonde is ook op alle vier de zijden logisch,maar nog steeds hoger dan de bovenste en onderste linker- en rechterrichting van het detectiebereik, gevoeligheid en sterkte, nog steeds zo veel mogelijk door de bovenstaande installatievereisten.VCC, trig (controleside), echo (ontvangend einde), GND

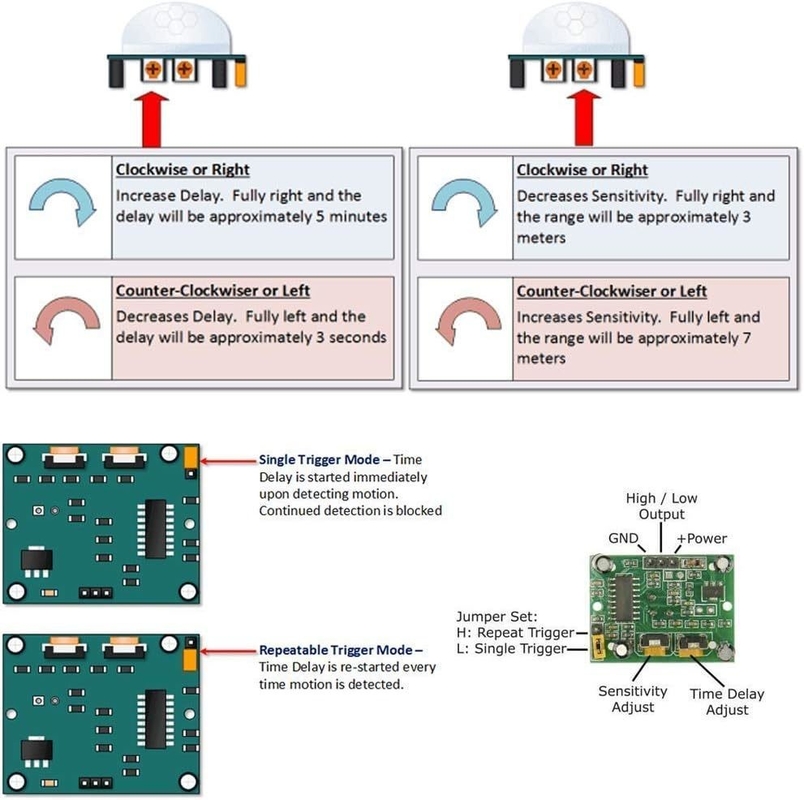

4.Afmetingen en aanpassing:
Opmerking: De potentiometer in de wijzers van de klok om de afstand aan te passen, verhoogt het detectiebereik (ongeveer 7 meter), integendeel, het detectiebereik neemt af (ongeveer 3 meter).Vertragingsregeling potentiometer rotatie in de richting van de klokIn de eerste plaats is de sensor met een langere vertraging (ongeveer 300 s) en de inductie met een kortere vertraging (ongeveer 5 s).
2. direct verlichting, zoals interferentiebronnen, moeten worden vermeden en het oppervlak van de lensmodule moeten worden afgesloten om de storing van de interferentie-signaalgenerator te voorkomen;gebruik van het milieu om de windstroom te voorkomen, zal de windsensor ook interferentie veroorzaken.
3. sensormodule met behulp van een dubbele sonde, het venster van de sonde is rechthoekig, dubbel (A per B miljoen) in de richting van de uiteinden van lang,wanneer het lichaam van links naar rechts of van rechts naar links gaat wanneer de dubbele IR-tijd wordt bereikt, afstand verschil, hoe groter het verschil, gevoeliger sensoren, wanneer het lichaam van de voorkant naar de sonde of van boven naar beneden of van onder naar boven richting passeren,dubbele IR geen veranderingen in de afstand gedetecteerd, geen verschillenwaarde, sensor ongevoelig of niet werkt; so the sensors should be installed dual direction of the probe with human activities as much as possible parallel to the direction of maximum to ensure that the body has been passed by the dual sensor probeOm het bereik van hoeken te vergroten, gebruikt de module een cirkelvormige lens, de sonde is ook op alle vier de zijden logisch,maar nog steeds hoger dan de bovenste en onderste linker- en rechterrichting van het detectiebereik, gevoeligheid en sterkte, nog steeds zo veel mogelijk door de bovenstaande installatievereisten.VCC, trig (controleside), echo (ontvangend einde), GND
4.Afmetingen en aanpassing:
Opmerking: De potentiometer in de wijzers van de klok om de afstand aan te passen, verhoogt het detectiebereik (ongeveer 7 meter), integendeel, het detectiebereik neemt af (ongeveer 3 meter).Vertragingsregeling potentiometer rotatie in de richting van de klokIn de eerste plaats is de sensor met een langere vertraging (ongeveer 300 s) en de inductie met een kortere vertraging (ongeveer 5 s).
Voor de logo-aanpassing van PCB (Printed Circuit Board) en PCBA (Printed Circuit Board Assembly) kan het logo worden toegepast op de volgende gebieden:
1. PCB-oppervlak:Logos kunnen op het oppervlak van het PCB worden afgedrukt, meestal in een randgebied of een aangewezen niet-functionele zone.
2.PCBA-geassembleerde onderdelen:Als er zichtbare kunststof- of andere niet-geleidende materialen op de PCBA zitten, kunnen ook logo's op deze onderdelen worden afgedrukt.
3.Verpakkingsmateriaal:De buiten- of binnenverpakking van PCB's of PCBA's kan logo's bevatten, waaronder verpakkingsdozen, plastic zakken of antistatische zakken.
De methoden voor het afdrukken van logo's omvatten over het algemeen:
1.Schermdrukken:Geschikt voor PCB-oppervlakken en verpakkingsmaterialen, waardoor logo's in één of meer kleuren kunnen worden afgedrukt.
2.Inkjetprinten:Het maakt het mogelijk om op PCB's of verpakkingsmaterialen kleuren te printen met een hoge resolutie.
3.Lasermarkering:Ideaal voor het maken van permanente logo's op niet-geleidende delen van PCB's of op metalen oppervlakken.
4.Warm stempelen:Voegt een tactiele afwerking toe aan verpakkingsmaterialen met logo's.
5.Etikettering:Het aanbrengen van etiketten of stickers met logo's op het PCB of PCBA.
1. PCB-oppervlak:Logos kunnen op het oppervlak van het PCB worden afgedrukt, meestal in een randgebied of een aangewezen niet-functionele zone.
2.PCBA-geassembleerde onderdelen:Als er zichtbare kunststof- of andere niet-geleidende materialen op de PCBA zitten, kunnen ook logo's op deze onderdelen worden afgedrukt.
3.Verpakkingsmateriaal:De buiten- of binnenverpakking van PCB's of PCBA's kan logo's bevatten, waaronder verpakkingsdozen, plastic zakken of antistatische zakken.
De methoden voor het afdrukken van logo's omvatten over het algemeen:
1.Schermdrukken:Geschikt voor PCB-oppervlakken en verpakkingsmaterialen, waardoor logo's in één of meer kleuren kunnen worden afgedrukt.
2.Inkjetprinten:Het maakt het mogelijk om op PCB's of verpakkingsmaterialen kleuren te printen met een hoge resolutie.
3.Lasermarkering:Ideaal voor het maken van permanente logo's op niet-geleidende delen van PCB's of op metalen oppervlakken.
4.Warm stempelen:Voegt een tactiele afwerking toe aan verpakkingsmaterialen met logo's.
5.Etikettering:Het aanbrengen van etiketten of stickers met logo's op het PCB of PCBA.

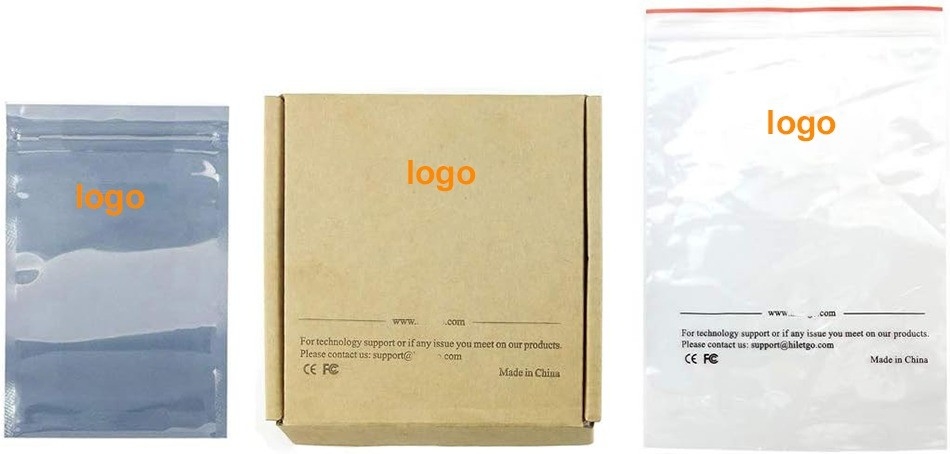

Op maat gemaakte verpakkingsopties kunnen zijn:
