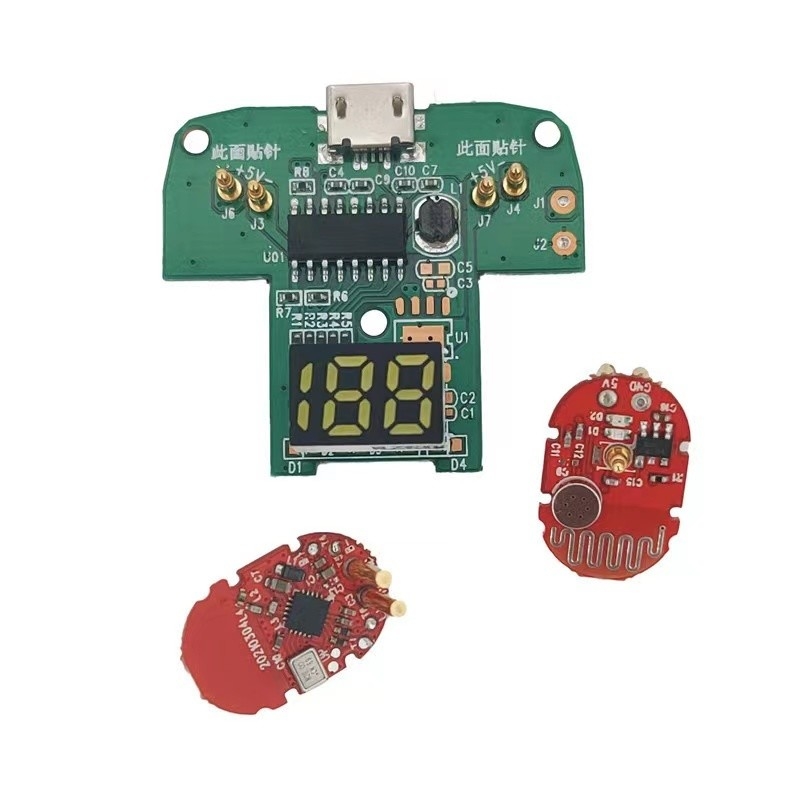

Immersion zilveren consumentenelektronica pcba 20oz TWS bluetooth oortelefoon pcb board
-
Markeren
Immersion Silver Consumer Electronics PCBA
,PCBA voor consumentenelektronica 20 oz
,TWS Bluetooth-PCB-bord voor oortelefoon
-
BasismateriaalAluminiumplaten, FR-4 glas epoxylaminaat, Aluminiumbasis, RCC
-
Dikte van koper1 tot 20 oz
-
Dikte van het bord0.6-1.6 mm
-
Min. Grootte van het gat0.15 mm
-
Min. Lijnbreedte0.15 mm
-
Min. Lijnruimte0.1 mm
-
Afwerking van het oppervlakOnderdompeling zilver
-
ProductnaamPCB van de ventilator
-
ProductassortimentPCB's in 1-32lagen,HDI,Aluminiumbasis
-
Maximaal formaat610*1200 mm
-
Afwerking van het oppervlakOnderdompeling goud, koolstof inkt, gouden vingers, onderdompeling zilver, onderdompeling tin
-
Laminat van de soort gebruikt in de vervaardiging van elektrische voertuigenKing Board,ShengYi ((S1141; S1170),Arlon,YGA-1-1;Rogers en anderen
-
Via Holes18um 135um l 70um ~ 245um18um 1 35um l 70um ~ 210um
-
Min. Via Grootte en TypeDiameter: 0,15 mm (afgerond); Aspect Ratio = 12; HDI gaten (<0,10 mm)
-
100% het testendoor ICT/FCT om mogelijke storingen op te sporen
-
PCB-OntwerpSchematische opname, reverse engineering
-
Plaats van herkomstChina
-
MerknaamOriginal and New
-
ModelnummerXZH-PCB
-
Prijs$0.50/pieces 1-9 pieces
Immersion zilveren consumentenelektronica pcba 20oz TWS bluetooth oortelefoon pcb board
OEM TWS Bluetooth-oortelefoon PCB FR4 materiaal vervaardiging One Stop Service
XZH: Uw One-Stop ODM/OEM-oplossingsleverancier
Vermogen
|
Beschrijving
|
Technologie en mogelijkheden
|
|
|
|
|
||||
|
1. Productassortiment
|
Rigiede PCB's van 2 tot 24 lagen, HDI; Aluminiumbasis
|
|
|
|
|
||||
|
2Min. Dikte van het bord
|
2 lagen
|
4 laag
|
6 laag
|
8 laag
|
10 laag
|
||||
|
|
Min. 0,2 mm
|
0.4 mm
|
1 mm
|
1.2 mm
|
1.5 mm
|
||||
|
|
12 & 14 laag
|
16 laag
|
18 laag
|
20 laag
|
22 & 24 laag
|
||||
|
|
1.6 mm
|
1.7 mm
|
1.8 mm
|
2.2 mm
|
2.6 mm
|
||||
|
3Max. maat van het bord
|
610 x 1200 mm
|
|
|
|
|
||||
|
4. Basismateriaal
|
FR-4 Epoxy glaslaminaat, aluminiumbasis, RCC
|
|
|
|
|
||||
|
5. oppervlakte-afwerking
|
Elektroless nikkel Onderdompelingsgoud (Electoless Ni/Au). Organische solerabiliteitspreserveringen (OSP of Entek). Warm luchtnivelleren (loodvrij, RoHS). Carbon Ink. Peelable Mask. Goudvinger.Onderdompeling Silve. onderdompeling tin. flitsgoud (elektrolytisch)
|
|
|
|
|
||||
|
6. Major Laminate
|
King Boad (KB-6150). ShengYi (S1141; S1170). Arion. YGA-1-1; Rogers en anderen
|
|
|
|
|
||||
|
7Via Holes.
|
Koperen PTH/ Blind Via/ Buried Via/ HDI 2+N+2 met IVH
|
|
|
|
|
||||
|
8. Dikte van koperen folie
|
18um/ 35um/ 70um~245um (buitenste laag 0,5 oz~7 oz)
18um/ 35um/ 70um~ 210um (binnenste laag 0,5 oz~ 6 oz)
|
|
|
|
|
||||
|
9Min. Via Grootte en Type
|
Dia. 0,15 mm (afgerond).
Aspect ratio = 12; HDI-gaten (< 0,10 mm)
|
|
|
|
|
||||
|
10Min. Lijnbreedte en afstand
|
0.75 mm/ 0.10 mm (3mil/ 4mil)
|
|
|
|
|
||||
|
11. Min Via Hole Size & Pad
|
Via: Dia, 0,2 mm/ pad. dia. 0,4 mm; HDI < 0,10 mm via
|
|
|
|
|
||||
|
12- Impedantie, ik controleer Tol.
|
+/- 10% (min. +/- 7 Ohm)
|
|
|
|
|
||||
|
13Soldeermasker.
|
Vloeibare foto-afbeelding (LPI)
|
|
|
|
|
||||
|
14. Profielen maken
|
CNC routing, V-snijden, punch, push back punching, connector chamfering
|
|
|
|
|
||||
|
15. Capaciteit
|
100 km2 produktie per maand
|
|
|
|
|
||||
XZH PCBA
Wat onze klanten zeggen
"Wij in Italië hebben door de jaren heen doorgegaan met de samenwerking met XZH PCBA vanwege hun hoge niveau van professionaliteit, betrouwbaarheid, technische knowhow en ondersteuning.Of het nu gaat om een cruciale reparatie of een nieuwe installatie, PCBA is onze eerste keuze.
Shenzhen Xinzhanhong Technology Co., Ltd.
XZH PCBA PCBA Technical Solutions is gespecialiseerd in commerciële en retail HVAC en mechanische projecten.tot aan de installatie, projectmanagement en onderhoudsteams, zijn wij in staat om onze klanten te voorzien van hun volledige PCBA specificatie.
Profiel van het bedrijf
XZH Technology Co., Ltd.is opgericht in 2014, met een perfect kwaliteitsborging systeem en geavanceerde test-geanalyseerde instrumenten.We hebben al vele jaren rijke ervaring in de productie en ontwikkeling van spraakrecorders en draadloze koptelefoon powerbanks. Onze specialiteit is in PCBA assemblage, geschikt voor computers, audiotoestellen, huishoudelijke elektronische apparaten, en andere precisie instrumenten.Met de missie van 'Klantprioriteit en kwaliteit op de eerste plaats'' hebben wij UL, VDE, CQC, CAS, ISO9001 en ISO1400-certificeringen gehaald.
Certificeringen
Uitstalling
Onze voordelen
Veelgestelde vragen
Wie zijn wij?
--We zijn gevestigd in Guangdong, China, vanaf 2014, verkopen naar West-Europa ((11.00%), Zuidoost-Azië ((10.00%), Zuid-Amerika ((10.00%), Midden-Amerika ((9.00%), Midden-Oosten ((9.00%), Noord-Amerika ((9.00%),Zuid-Europa (8).00%), Afrika ((8.00%), Oost-Europa ((7.00%), Oost-Azië ((5.00%), Binnenlandse markt ((5.00%), Oceanië ((5.00%), Noord-Europa ((2.00%), Zuid-Azië ((2.00%)..
Q2. Hoe kunnen wij kwaliteit garanderen?
--Altijd een pre-productie monster vóór de massaproductie;
Altijd laatste inspectie vóór verzending;
V3.Wat kunt u bij ons kopen?
--PCBA,PCB Assembly,PCBA Service,PCB,ONE-STOP PCBA
Vraag 4: Waarom zou u bij ons moeten kopen en niet bij andere leveranciers?
--XinzhanhongTechnology Co., Ltd, die gespecialiseerd zijn in elektronische productiediensten (wereldwijd bekend als EMS).,Programmering, testen, conform coating en behuizing.
V. Welke diensten kunnen wij leveren?
- aanvaarde leveringsvoorwaarden: FOB, CFR, CIF, EXW, FAS, CIP, FCA, DEQ, DDP, DDU, expresslevering, DAF, DES;
Aanvaardbare betalingsvaluta: USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF;
Aanvaardbare betaalmethode: T/T,L/C,MoneyGram,PayPal,Western Union,Cash;
Taal gesproken: Engels, Chinees
--We zijn gevestigd in Guangdong, China, vanaf 2014, verkopen naar West-Europa ((11.00%), Zuidoost-Azië ((10.00%), Zuid-Amerika ((10.00%), Midden-Amerika ((9.00%), Midden-Oosten ((9.00%), Noord-Amerika ((9.00%),Zuid-Europa (8).00%), Afrika ((8.00%), Oost-Europa ((7.00%), Oost-Azië ((5.00%), Binnenlandse markt ((5.00%), Oceanië ((5.00%), Noord-Europa ((2.00%), Zuid-Azië ((2.00%)..
Q2. Hoe kunnen wij kwaliteit garanderen?
--Altijd een pre-productie monster vóór de massaproductie;
Altijd laatste inspectie vóór verzending;
V3.Wat kunt u bij ons kopen?
--PCBA,PCB Assembly,PCBA Service,PCB,ONE-STOP PCBA
Vraag 4: Waarom zou u bij ons moeten kopen en niet bij andere leveranciers?
--XinzhanhongTechnology Co., Ltd, die gespecialiseerd zijn in elektronische productiediensten (wereldwijd bekend als EMS).,Programmering, testen, conform coating en behuizing.
V. Welke diensten kunnen wij leveren?
- aanvaarde leveringsvoorwaarden: FOB, CFR, CIF, EXW, FAS, CIP, FCA, DEQ, DDP, DDU, expresslevering, DAF, DES;
Aanvaardbare betalingsvaluta: USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF;
Aanvaardbare betaalmethode: T/T,L/C,MoneyGram,PayPal,Western Union,Cash;
Taal gesproken: Engels, Chinees
